Втулка шнека для мясорубки Гамма, Д-24мм

Втулка шнека для мясорубки Гамма, Д-24мм - компонент для мелкой бытовой техники, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором муфты (втулки), то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам муфты (втулки) по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для мелкой бытовой техники и можем предложить более выгодную цену на такой товар, как - втулка шнека для мясорубки гамма, д-24мм, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

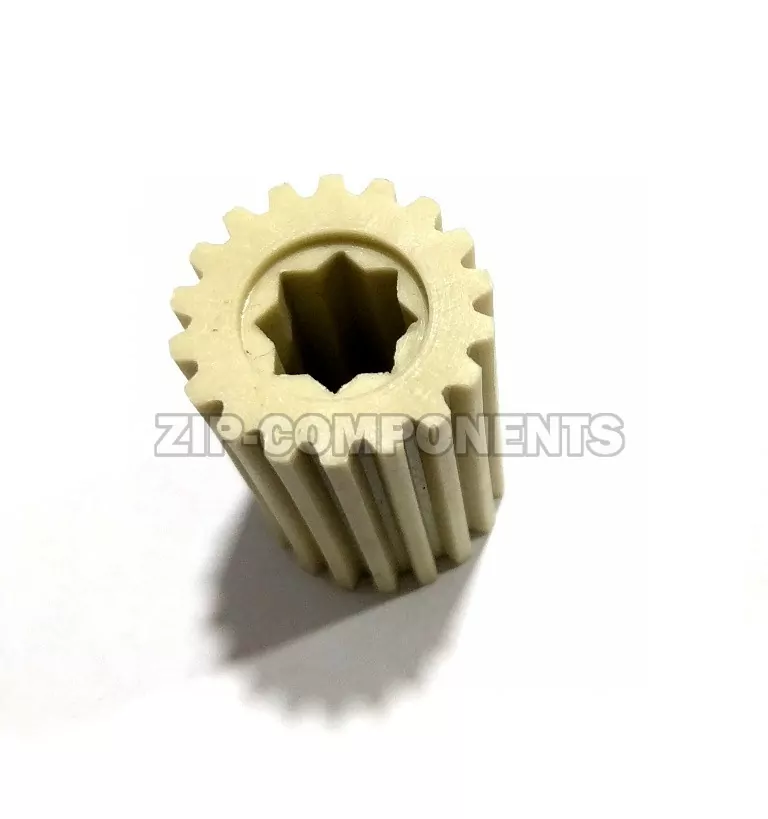

Втулка шнека (предохранительная муфта) для мясорубок «Гамма» / «Лепсе», D-24 мм — пластиковая деталь, устанавливаемая на хвостовик шнека и передающая вращение от редуктора к шнеку мясорубки. Выполняет защитную функцию: при заклинивании шнека (попадание кости, твёрдого предмета) втулка разрушается первой, предотвращая поломку двигателя и шестерён редуктора.

Оригинальный код: 50680516025. Коды замен и аналоги: MM0327W, GAM002, z14.01-GM, 9999990075, 010160W, 63100933.

Назначение и применение
Втулка надевается на хвостовик шнека со стороны привода и входит 18 зубьями в зацепление с приводной шестернёй редуктора. Функции:

передача крутящего момента от редуктора к шнеку;
предохранительная защита — при критической перегрузке втулка ломается вместо двигателя или редуктора;
центрирование шнека относительно оси привода.
Применяется в электромясорубках и кухонных комбайнах производства завода «Лепсе» (г. Киров), выпускаемых под брендами «Гамма» и «Лепсе».

Основные характеристики
Параметр    Значение
Оригинальный код    50680516025
Коды замен / аналоги    MM0327W, GAM002, z14.01-GM, 9999990075, 010160W, 63100933
Бренд техники    Гамма, Лепсе
Материал    Пластик
Цвет    Белый / чёрный (зависит от партии)
Внешний диаметр    24 мм (по некоторым источникам — 23 мм)
Внутренний диаметр    8 мм
Посадочная форма    Звезда (8 лучей)
Количество зубьев    18 шт
Высота (длинная версия)    34–35,5 мм
Высота (короткая версия)    19 мм
Вес    10–15 г
Производство    Россия / Турция (аналоги)
Комплектация    1 втулка (в некоторых магазинах — комплекты по 2, 3 или 5 шт)
Признаки неисправности
Шнек не вращается при работающем двигателе — втулка разрушена, вращение не передаётся.
Гул или жужжание мотора без прокручивания шнека — характерный признак сломанной муфты.
Хруст, треск или щелчки в зоне соединения шнека с приводом — частичное разрушение или проскальзывание зубьев.
Рывки или неравномерное вращение шнека — износ или частичное повреждение зубьев.
Видимые повреждения при разборке: трещины, сколы зубьев, деформация посадочного отверстия, раскрошившиеся фрагменты внутри корпуса.
Регулярные повторные поломки — признак попадания твёрдых предметов либо износа шестерни редуктора.
Полный список совместимых моделей
Серия Гамма-2:

Гамма-2
Гамма-2М (зелёный)
Гамма-2МЦ
Серия Гамма-3:

Гамма-3 (ЭМШ-42/150-3)
Серия Гамма-7:

Гамма-7
Гамма-7.1
Гамма-7.2
Гамма-7.3
Гамма-7.4
Гамма-7.5
Серия Гамма-7-01 (комплекты 1–4):

Гамма-7-01 (комплект 1)
Гамма-7-01 (комплект 2)
Гамма-7-01 (комплект 3)
Гамма-7-01 (комплект 4)
Прочие модели Лепсе:

Лепсе Гамма-886.777
Лепсе Гамма-306.488
Другие модели мясорубок и кухонных комбайнов Лепсе с посадочным отверстием шнека «звезда 8 лучей» и 18 зубьями на втулке
Примечание: список не является исчерпывающим. Совместимость определяется конструктивными параметрами: внешний диаметр 24 мм, посадочное отверстие «звезда 8 лучей», 18 зубьев. Если вашей модели нет в перечне, сверьте размеры старой втулки с указанными характеристиками.

Важно
Существует две версии втулки — длинная и короткая. Длинная (H = 34–35,5 мм) устанавливается на большинство моделей Гамма-7 и Гамма-7-01. Короткая (H = 19 мм) применяется на некоторых моделях Гамма-3. Перед заказом обязательно измерьте высоту старой втулки — детали не взаимозаменяемы.
Расхождение в указанном диаметре. В разных источниках внешний диаметр указывается как 23 мм или 24 мм. Это связано с тем, что измерения могут проводиться по вершинам зубьев или по впадинам. Ключевой параметр для сверки — 18 зубьев и посадочное отверстие «звезда 8 лучей».
Втулка — расходный материал по конструкции. Она намеренно сделана из пластика с заданной прочностью, чтобы ломаться при перегрузке и спасать двигатель. Регулярная поломка — не дефект детали, а признак того, что защита срабатывает. Если втулка ломается слишком часто, проверьте, не попадают ли кости или твёрдые включения, и не работаете ли с недостаточно размороженным мясом.
Не заменяйте металлическими аналогами. Использование самодельных деталей из металла лишает мясорубку защиты и может привести к поломке двигателя или редуктора.
Сверяйте старую и новую деталь. Обязательно сравните количество зубьев (18), форму посадочного отверстия (звезда 8 лучей), высоту и внешний диаметр.
Следите за состоянием редуктора. Если втулка ломается регулярно даже при правильной эксплуатации, вероятно, изношена приводная шестерня редуктора — её тоже нужно заменить.
Аналоги могут отличаться по прочности. Турецкие и китайские аналоги иногда ломаются быстрее оригинала. Рекомендуется покупать с запасом.
Рекомендации по установке
Отключите мясорубку от электросети перед любыми работами.
Разберите мясорубку: снимите лоток, открутите фиксирующую гайку, извлеките нож и решётку.
Выньте шнек из корпуса, потянув его на себя.
Снимите старую втулку с хвостовика шнека. Если она разрушена и застряла, аккуратно удалите остатки пинцетом или тонкими плоскогубцами, не повреждая посадочные лучи звезды.
Очистите хвостовик шнека от остатков пластика, жира и загрязнений. Проверьте, не сточены ли лучи звезды — при сильном износе новая втулка будет проскальзывать.
Осмотрите приводную шестерню редуктора — при износе или сколах зубьев замена одной втулки не решит проблему.
Установите новую втулку на хвостовик шнека до плотной посадки. Зубья должны быть направлены в сторону редуктора, лучи звезды должны совпасть с ответными пазами на шнеке.
Вставьте шнек с втулкой в корпус мясорубки, убедившись, что зубья втулки вошли в зацепление с шестернёй.
Соберите режущий узел: установите нож (плоской стороной к решётке), решётку и зафиксируйте гайкой без чрезмерного усилия.
Выполните пробный запуск без продукта — шнек должен вращаться плавно, без посторонних звуков, рывков и вибраций.
Рекомендуется иметь запасную втулку (комплект 2–5 шт) — деталь расходная, и наличие запасной позволит быстро восстановить работу мясорубки.
